产品概述

是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外 ，密封型式采用单座密封，流量特性曲线精度高， 符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92。



技术参数和性能

术参数和性能

公称通径		100	125	150	200	250	300
阀体型式		直通铸造球形阀
公称通径		100、125、150、200、250、300mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG
	法兰标准	JISB2201-1984或ANSIB16.5、JB/T79.1 PN1.6MPa、 JB/T79. 2凹凸面
	焊接标准	对接焊BW
材料		ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2、1. 25Cr0.5Mo 5.0Cr0.5Mo 或SCPH21 SCPH61 Ti
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	整体式（E2I）-100～-45℃、焊接式（E2W）-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		先导式阀芯
流量特性		高容量流量特性:等百分比特性(%)和线性特性(L)
		高精度流量特性:等百分比特性(%)和线性特性(L)
注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定

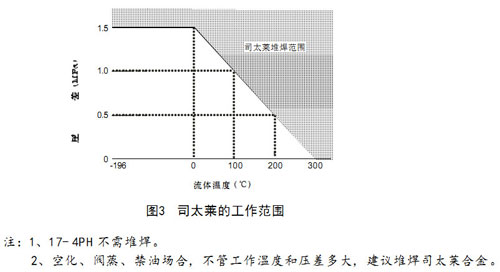

阀芯材料		17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

执行器技术参数

执行器技术参数

执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	0.02～0.10MPa、0.08～0.24MPa
供气压力	0.14、0.16、0.28、0.35MPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、手轮机构、气动阀位传送器等

主要性能指标

主要性能指标

泄漏量	符合标准ANSIB16.104Ⅳ级，小于额定Cv的0.01%
回差	带定位器	小于全行程的1%
	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
可调范围		50：1

Cv值和行程

高容量阀芯Cv值和行程

A、高容量阀芯
公称通径		100	150	200
阀座直径		100	150	200
额定 CvV直	等百分比特性	220	420	820
	线性特性	240	435	850
额定行程		38	50	75

高精度特性套筒和普通流量特性套筒Cv值和行程

B、高精度特性套筒和普通流量特性套筒
公称通径(mm)	100		125		150		200		250		300
阀座直径(mm)	65 80	100 80		100 125	100 125	150 125		150 200	150 200	250 150		250 300
额定Cv值	68 99	175	99	175 275	175 275	360	275	360 650	395 640	1000	640	1000 1440
额定行程(mm)	38		50				75		100

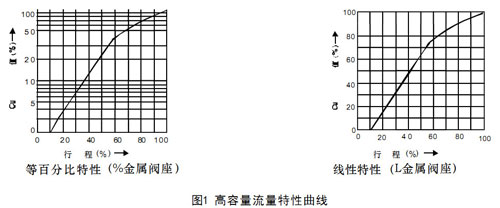

流量特性
