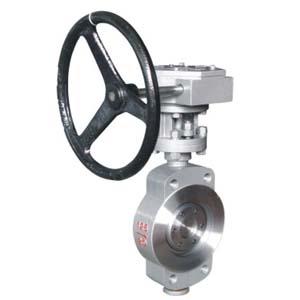

D3743H对夹日标蝶阀法兰日标蝶阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多对夹日标蝶阀法兰日标蝶阀相关产品信息，欢迎访问浙江上欧阀门产品分类→最佳的品质、一流的服务，上欧为你创造更多价值！

对夹日标蝶阀法兰日标蝶阀用途及特点
D373H．1 0K、20K、和D343H．1 OK、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

·采用标准
·设计标准：APl609-83
·法兰连接尺寸：JIS B2212 JIS B2213 HUS B2214
·结构长度：J IS B2002．1987
·压力试验：JlS B2003.1987

对夹日标蝶阀法兰日标蝶阀驱动型式手柄、蜗轮、气动、电动等。

对夹日标蝶阀法兰日标蝶阀主要技术参数

公称通径	DN(mm)	830W	830L
公称通径	DN(mm)	2″一36″	2″-36″
公称压力	PN(MPa)	10K	20K
试验压力 Ps(MPa)	强度试验	1.5	3.0
试验压力 Ps(MPa)	密封试验 Seal test	1.1	2.2
适用介质	水、蒸汽、油品、海水等
适用温度	-29-425℃

对夹日标蝶阀法兰日标蝶阀主要零件质

零件名称	材料
阀体	WCB、304、31 6、31 6SS、CF8M
蝶板	WCB、304、31 6、31 6SS、CF8M
阀杆	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

对夹日标蝶阀法兰日标蝶阀D373H-10K、20K系列日标蝶阀尺寸表

公称通径 DN		结构长度 (标准值)	外形尺寸 (参考值)										连接尺寸 (标准值)
公称通径 DN		结构长度 (标准值)	H	D373H			D673H			D973H			10K		20K
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	120	4-19	120	8-19
65	21,2	46	115	370	180	200	625	245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180	200	645	245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180	200	675	355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-23	260	12-25
200	8	70	208	605	270	280	850	250	170	775	300	315	290	12-23	305	12-25
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380	420	1035	450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450	470	1190	450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480	490	1250	650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1380	32.39

对夹日标蝶阀法兰日标蝶阀D343H-10K、20K系列日标蝶阀尺寸表

公称通径DN		结构长度(标准值)		外形尺寸(参考值)										连接尺寸(标准值)
公称通径DN		L		H	D343H			D643H			D943H			10K			20K
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	155	120	4-19
65	21,2	112	170	115	370	180	200	625	245	72	530	250	255	175	140	4-19	155	120	8-19
80	3	114	180	120	380	180	200	645	245	72	565	250	255	185	150	8-19	175	140	8-19
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	175	8-19	200	160	8-23
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-23	225	185	8-23
150	6	140	210	175	555	270	280	800	355	92	705	300	315	280	240	8-23	270	225	8-25
200	8	152	230	208	605	270	280	850	250	170	775	300	315	330	290	12-23	305	260	12-25
250	10	165	250	243	680	270	280	925	250	170	945	300	315	400	355	12-25	350	305	12-25
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	445	400	16-25	430	380	12-27
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	16-25	480	430	16-27
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	560	510	16-27	540	480	16-33
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	620	565	20 27	605	540	16-33
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	675	620	20 27	675	605	20-33
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	795	730	2433	730	660	20-33
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	905	840	24-33	845	770	24-39
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1020	950	2833	995	900	24-48
900	36	330	510	710	1545	850	900	1865	1250	380	2255	785	863	1120	1050	2833	1140	1030	24-56
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1235	1160	28.39	1250	1140	28-56
1200	48	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1465	1380	32.39
