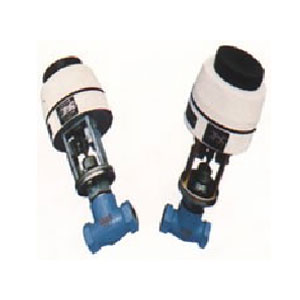

产品概述
是专门针对小流量调节而 开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对 其节流间隙小的问题，注意预防堵卡现象的发生。它适用于 液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计，可采用不同组合、配用 各种附件。
主要零部件参数
主要零部件参数
|
本体部分 |
|
阀体形式 |
直通锻造阀体 |
|
阀体材质 |
20# F22 304 316 |
|
公称通径 |
DN15～DN20 |
|
公称压力 |
PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB |
|
连接形式 |
法兰:FF RF RTJ 等
螺纹:NPT 焊接:SW BW |
|
结构长度 |
符合 IEC534 |
|
阀盖形式 |
一体式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
单座柱塞式 |
|
流量特性 |
等百分比、线性 |
|
内件材质 |
标准材质组合及使用温度、压力请 参阅附表 |
|
执行机构 |
|
型号 |
3810L系列、PSL系列 |
|
主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
环境温度：-25～+70℃、环境湿度：≤95% |
主要性能指标
主要性能指标
|
项目 |
指标值 |
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配3810L ±2.5； 配PSL±1.0 |
|
死区% |
1 |
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×阀额定容量 |
|
可调范围R |
30:01:00 |
产品外形尺寸
外形尺寸 单位(mm)
|
公通通径(mm) |
G1/2" |
G3/4" |
|
连接长度 L(mm) |
92 |
92 |
|
高度 H(mm) |
30 |
30 |
|
H1(mm) |
400 |
400 |
|
D(mm) |
225 |
225 |

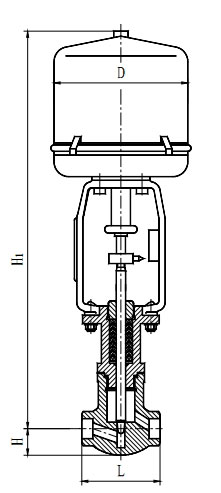

产品外形结构尺寸图
