产品概述

可以控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92。



技术参数和性能

技术参数和性能

公称通径		40	50	65	80	100	125	150	200
阀体型式		直通单座铸造球形阀
公称通径		40、50、65、80、100、125、150、200mm
公称压力		ANSI 125、150、300；JIS 10、16、20K； PN1.6、4.0MPa
连接型式	法兰连接	RF、RJ
	法兰标准	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		高容量流量特性:等百分比特性(%)和线性特性(L)
		高精度流量特性:等百分比特性(%)和线性特性(L)
注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定
波纹管材料		1Cr18Ni9Ti
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行器技术参数

执行器技术参数

执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

主要性能指标

泄漏量	金属阀座	小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级
	软阀座	小于阀额定容量的10-7，符合ANSIB16.104-1976Ⅵ级
回差	带定位器	小于全行程的1%
	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50：1

Cv值和行程

高容量阀芯Cv值和行程

I、高容量阀芯（％、L)
公称通径		40	40	65	80	100	150	200
阀座直径		40	50	65	80	100	150	200
额定Cv值	等百分比特性（％)	36	60	100	140	220	420	820
	线性特性（L)	40	75	110	150	240	435	850
额定行程		25		38			50	75

高精度流量特性阀芯Cv值和行程

II、高精度流量特性阀芯（％、L)
公称通径		40			50			65			80			100			150			200
阀座直径		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	150	100	150	200
额定Cv值		11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	360	175	360	650
等百分比	金属阀座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
线性	软阀座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
额定行程		25						38									50			75

注：1、符号〇和△表示阀的规格范围。 2、符号△表示流量特性符合IEC534-1- 1976标准。

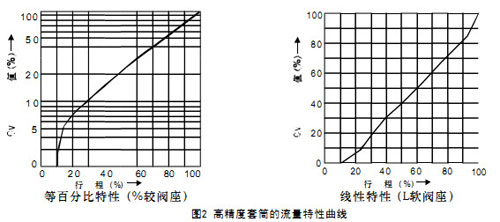

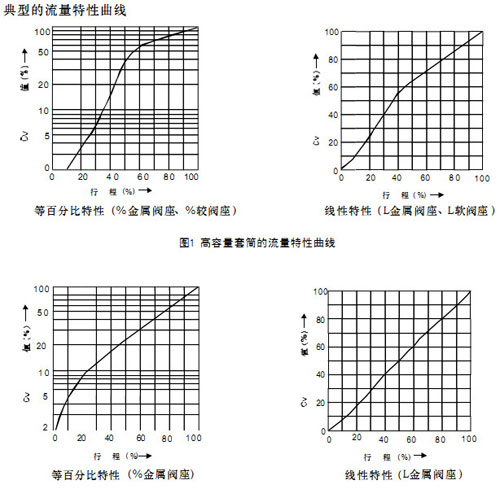

流量特性
