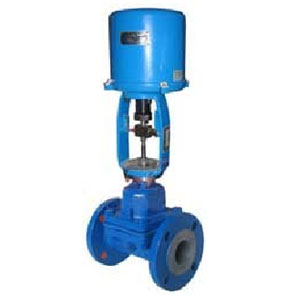

产品概述
具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用 PSL 系列电动 执行机构或气动薄膜执行机构组成。隔膜与阀体间"山"形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
产品特点
1、采用轻型执行机构，高度及重量均可减小30%。
1、阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
3、阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
4、流路简单，阻力小，额定流量系数比同口径单座，套筒 调节阀大。
主要零件材料
主要零件材料
|
阀体 |
HT200、ZG230～450 或下述材质衬里 |
|
隔膜 |
丁荃胶、天然胶、聚四氟乙烯波纹 |
|
薄膜 |
丁腈橡胶夹增强涤纶织物 |
|
弹簧 |
60S12Mn |
阀体衬里材质及适用范围
衬里材质及适用范围
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10～+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10～+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10～+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10～+105 |
适用于动物油、植物油和润滑油，PH 值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10～+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
|
搪瓷 |
-10～+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10～+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
隔膜材质及适用范围
材质及适用范围
|
隔膜材质 |
使用温度（℃） |
适用介质 |
|
丁荃胶（B 级） |
-40～+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐 类 |
|
天然胶（Q 级） |
-50～+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
|
聚四氟乙烯 |
-10～+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
电动隔膜调节阀技术参数
技术参数
|
公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允许压差(MPa) |
1 |
0.89 |
1 |
1 |
1 |
1 |
1 |
0.6 |
0.38 |
0.15 |
|
额定流量系数 Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
|
公称压力(MPa) |
1 |
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
|
流量特性 |
近似快开（调节式） |
|
法兰尺寸 |
铸铁法兰按 JB78-59，铸钢法兰按 JB79-59 |
配用电动执
行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
|
361L |
361LSA-08
361LXA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|
|
|
电动隔膜调节阀执行机构主要技术参数
执行机构主要技术参数
|
型号 |
额定输出力 N |
速度 mm/s |
技术参数 |
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V
(信号线用屏蔽线) 输出信号：DC4～20mA
防护等级：IP67 带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当 IP55
隔爆标志：ExdⅡBT4 带手柄 |
|
361LXA-08 |
800 |
4.2 |
|
202 |
361LSA-20 |
2000 |
2000 |
0.5 |
2.1 |
|
361LXA-20 |
2000 |
2.1 |
|
204 |
361LSB-30 |
4500 |
3000 |
0.5 |
3.5 |
|
361LXB-30 |
3000 |
3.5 |
|
208 |
361LSB-50 |
8000 |
5000 |
1 |
1.7 |
|
361LXB-50 |
5000 |
1.7 |
|
312 |
361LSC-65 |
12000 |
6500 |
0.6 |
2.8 |
|
325 |
361LSC-99 |
25000 |
10000 |
1 |
2 |
电动隔膜调节阀主要性能指标
主要性能指标
|
项目 |
指标值 |
|
基本误差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死区％ |
≤3.0 |
|
始终点偏差％ |
±2.5 |
|
额定行程偏差％ |
±2.5 |
|
纯滞后 |
≤IS |
|
允许泄量 L/H |
橡胶隔膜片“0”，聚四乙烯隔膜为 0.5％×阀额定容量（许用压差下的水） |
|
绝缘电阻 |
不小于20M |
|
阻尼特性 |
不大于3周半 |
电动隔膜阀外形安装尺寸
外形安装尺寸 单位（mm)
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
配PSL |
H2(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D1(mm) |
176 |
225 |
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
配381L |
H2(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D1(mm) |
225 |
310 |
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |

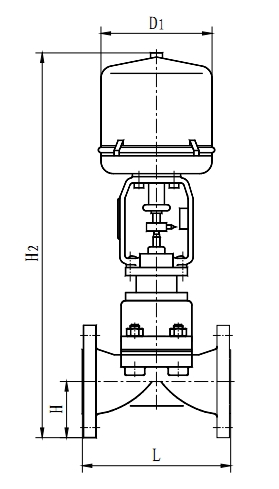

产品外形结构尺寸图
