产品概述

是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具 有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于泄漏量要求严格、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4、10.0；阀体口径范围 DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级分为Ⅳ级、Ⅴ级、Ⅵ级； 流量特性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

主要技术参数

主要技术参数

阀体部分
阀体形式	直通铸造球型阀
阀体材质	ZG230-450  ZG1Cr18Ni9
公称通径	DN20-DN300
公称压力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB                                          JIS  10K  20K  30K  40K
连接形式	法兰：FF  RF  RTJ等  螺纹：适用于 1”以下  焊接：SW  BW
结构长度	符合 IEC534
阀盖型式	常温型  高温型  波纹管密封型  低温型
填料	聚四氟乙烯  柔性石墨等
密封垫	金属夹石墨密封垫  四氟乙烯垫等 阀内部件
阀芯型式	单座柱塞型
流量特性	线性  等百分比
内件材质	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动	多弹簧式执行机构  单弹簧式执行机构
作用方式	气开式  气关式
电动	3810L系列

主要零件材料及内部结构

主要零件材料及内部结构

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

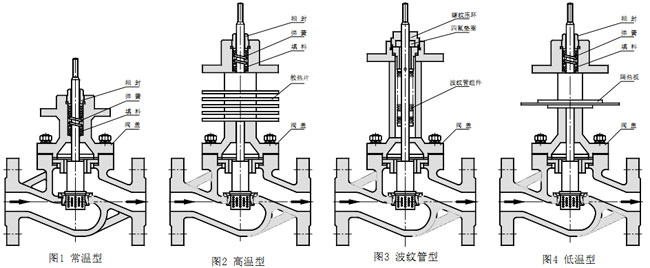

阀盖型式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

电动调节阀规格与技术参数

规格与技术参数

公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流 量系数 (KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百 分比
		6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程 L（mm）		16		25			40			60			100
公称压力 PN（MPa）		1.6  2.5  4.0  6.4  10.0
执行机 构型号	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直线、等百分比
固有可调比		50:01:00
工作温度 t（℃）		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC  50Hz

流量特性

固有流量特性对行程下的相对流量数值 单位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
线性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允许压差

电子式执行机构（3810 系列）允许压差 单位（MPa）

执行机构 型号	输出推力 （KN）	阀座直径 dn（mm）
		20	25	32	40	50	65	80	100	125	150	200
3810LSA-08	0.8	2.38	1.52	0.93	0.59	0.38
		1.91	1.22	0.74	0.47	0.3
3810LSA-20	2	4.77	3.05	1.86	1.19	0.76	0.45
		3.82	2.44	1.49	0.95	0.61	0.36
3810LSB-30	3			2.79	1.79	1.14	0.67	1.21	0.28	0.18	0.12	0.03
				2.23	1.43	0.91	0.54	0.96	0.22	0.14	0.1	0.02
3810LSB-50	5			4.66	2.98	1.91	1.13	1.51	0.47	0.3	0.21	0.08
				3.73	2.38	1.52	0.9	1.2	0.38	0.24	0.16	0.06
3810LSC-65	6.5						1.35	2.34	0.57	0.36	0.25	0.11
							1.08	1.87	0.45	0.29	0.2	0.08
3810LSC-99	10						2.26	2.92	0.95	0.61	0.42	0.2
							1.8	2.33	0.76	0.48	0.33	0.15
3810LSC-160	16									0.97	0.67	0.35
										0.78	0.54	0.27

压差表的附注说明:填料材质为 PTFE； 介质的流向与阀芯关闭的方向相反； 金属密封型泄露等级为Ⅳ级； 数值受公称压力、等级、温度限制； 波纹管密封型 P2≠0 时须重新核对；

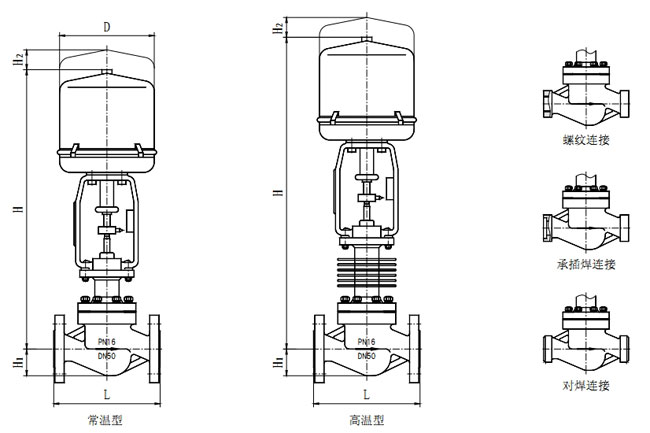

配电动执行机构外形尺寸（常温型、高温型）

配电动执行机构外形尺寸（常温型、高温型）单位（mm）

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
结构长度 （L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常温型 （H）	PN16/25	756	781	803	928	945	1260	1270	1294	1515	1540	1565	1816	1512
	PN40	766	791	813	938	955	1260	1270	1329	1545	1560	1605	1892	1565
	PN64/100	773	803	833	965	1000	1280	1300	1338	1575	1620	1675	1936	1605
高温型 （H）	PN16/25	956	981	1003	1128	1145	1510	1520	1544	1835	1860	1885	2166	1670
	PN40	966	991	1013	1138	1155	1510	1520	1579	1865	1880	1925	2245	1690
	PN64/100	973	1003	1033	1165	1200	1530	1550	1588	1895	1940	1995	2286	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
H2		87			90
D		225
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		PSL 系列、3810 系列、DKJ 或 DKZ 系列等

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。

产品外形结构尺寸图
