产品概述

阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92。



技术参数和性能

技术参数和性能

公称通径		25	40	50	65	80	100	125	150
阀体型式		角型单座铸造球型阀
公称通径		25、40、50、65、80、100、125、150mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG
	法兰标准	JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接标准	嵌接焊SW(25~50mm) 对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	伸长Ⅲ型	-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		等百分比特性(%)和线性特性(L)
阀芯材料		不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行器技术参数

执行器技术参数

执行器型式	HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料	丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

主要性能指标

泄漏量		小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
回差	带定位器	小于全行程的1%
	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50：1

Cv值和行程

Cv值和行程

公称通径	25						40			50			65			80			100			125			150
阀座直径	1.0	1.6	2.5	4.0	6.3	10	20	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125
额定Cv值							1 1	17	24	17	24	44	24	44	68	4 4	68	99	68	99	175	99	175	275	175	275	395
额定行程	14.3						25　　　　　　38															50

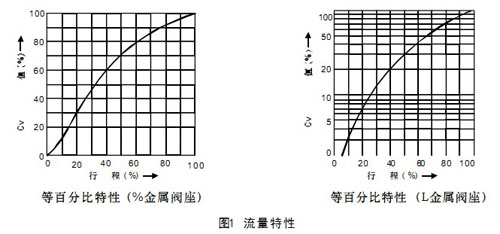

流量特性
