产品概述
具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用 PSL 系列电动 执行机构或气动薄膜执行机构组成。隔膜与阀体间"山"形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
产品特点
1、采用轻型执行机构，高度及重量均可减小30%。
1、阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
3、阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
4、流路简单，阻力小，额定流量系数比同口径单座，套筒 调节阀大。
主要零件材料
主要零件材料
|
阀体 |
HT200、ZG230～450 或下述材质衬里 |
|
隔膜 |
丁荃胶、天然胶、聚四氟乙烯波纹 |
|
薄膜 |
丁腈橡胶夹增强涤纶织物 |
|
弹簧 |
60S12Mn |
阀体衬里材质及适用范围
衬里材质及适用范围
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10～+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10～+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10～+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10～+105 |
适用于动物油、植物油和润滑油，PH 值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10～+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
|
搪瓷 |
-10～+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10～+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
隔膜材质及适用范围
材质及适用范围
|
隔膜材质 |
使用温度（℃） |
适用介质 |
|
丁荃胶（B 级） |
-40～+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐 类 |
|
天然胶（Q 级） |
-50～+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
|
聚四氟乙烯 |
-10～+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
气动隔膜调节阀主要技术参数
主要技术参数
|
公称通径 mm |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
公称压力 MPa |
0.6 10 |
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
|
流量特性 |
近似快开型 |
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
|
法兰形式 |
法兰密封面形式按 JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 |
|
阀体材质 |
PN
(MPa) |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
可调比R |
30:01:00 |
|
气源接头 |
M16×1.5 |
气动隔膜调节阀执行机构主要技术参数
执行机构主要技术参数
|
公称通径(mm) |
配用执行机构号 |
主要技术参数 |
|
薄膜有效面积(cm2) |
行程(mm) |
额定流量系数 Kv 值 |
|
15 |
ZMA(B)-2 |
280 |
10 |
8 |
|
20 |
12 |
|
25 |
16 |
|
32 |
ZMA(B)-3 |
400 |
16 |
28 |
|
40 |
60 |
|
50 |
25 |
68 |
|
65 |
ZMA(B)-4 |
630 |
90 |
|
80 |
40 |
160 |
|
100 |
300 |
气动隔膜调节阀主要性能指标
主要性能指标
|
项目 |
技术指标 |
|
不带定位器 |
带定位器 |
|
基本误差％ |
±10 |
±1.5 |
|
回差％ |
8 |
1.5 |
|
死区％ |
6 |
0.6 |
|
允许泄漏量 |
衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶 |
10-4×阀额定容量 |
|
无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶 |
5×10-6×阀额定容量 |
|
可配附件 |
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等 |
|
额定流量系数 Kv 偏差％ |
±20 |
表中所列执行机构为标准配置，可根据工艺要求选配。
气动隔膜调节阀允许压差
允许压差
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数 Kv |
8 |
12 |
16 |
28 |
60 |
67 |
90 |
160 |
300 |
|
公称压力(MPa) |
1 |
|
配用执行机构型号 |
ZMA(B)-2 |
ZMA(B)-3 |
ZMA(B)-4 |
|
关闭时 允许最 大压力 MPa |
信号压 力 Mpa |
P2=0 |
120 |
0.9 |
0.9 |
0.4 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |
|
140 |
1 |
1 |
0.8 |
0.8 |
0.6 |
0.4 |
0.4 |
0.2 |
0.1 |
|
P1=P2 |
120 |
0.45 |
0.45 |
0.2 |
0.2 |
0.15 |
0.1 |
0.1 |
0.05 |
0.02 |
|
140 |
0.9 |
0.9 |
0.4 |
0.4 |
0.3 |
0.2 |
0.2 |
0.1 |
0.05 |
气动隔膜阀外形安装尺寸
外形安装尺寸单位（mm）
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
H1(mm) |
479 |
479 |
553 |
562 |
754 |
795 |
857 |
/ |
/ |
/ |
|
D(mm) |
280 |
325 |
410 |
/ |
/ |
/ |

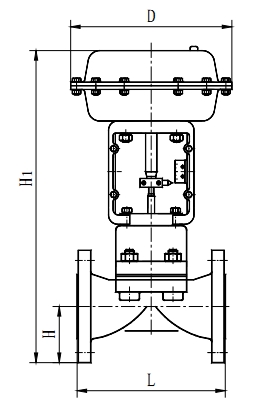

产品外形结构尺寸图
