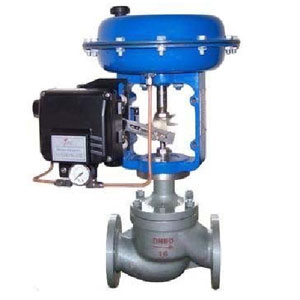

产品概述

是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具 有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于泄漏量要求严格、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0 6.4、10.0；阀体口径范围 DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级分为Ⅳ级、Ⅴ级、Ⅵ级； 流量特性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

主要技术参数

主要技术参数

阀体部分
阀体形式	直通铸造球型阀
阀体材质	ZG230-450  ZG1Cr18Ni9
公称通径	DN20-DN300
公称压力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB                                          JIS  10K  20K  30K  40K
连接形式	法兰：FF  RF  RTJ等  螺纹：适用于 1”以下  焊接：SW  BW
结构长度	符合 IEC534
阀盖型式	常温型  高温型  波纹管密封型  低温型
填料	聚四氟乙烯  柔性石墨等
密封垫	金属夹石墨密封垫  四氟乙烯垫等 阀内部件
阀芯型式	单座柱塞型
流量特性	线性  等百分比
内件材质	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动	多弹簧式执行机构  单弹簧式执行机构
作用方式	气开式  气关式
电动	3810L系列

主要零件材料及内部结构

主要零件材料及内部结构

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

阀盖型式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动调节阀规格与技术参数

规格与技术参数

公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量 系数 KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
执行机构 型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程 L（mm）		16		25			40			60
膜片有效面积 Ae（cm2）		280		400			600			1000
公称压力 PN（MPa）		1.6  2.5  4.0  6.4  10.0
固有流量特性		直线  等百分比
固有可调比 R		50:01:00
信号范围 Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力 Ps（MPa）		0.14、0.25、0.28、0.40

气动调节阀主要性能指标

主要性能指标

序号	项 目			标准型调节阀		散热、低温型调节阀
				不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终点偏差 ＜（%）	气开	始点	±2.5	±1	±6	±2.5
			终点	±5		±15
		气关	始点	±5		±15
			终点	±2.5		±6
5				±2.5	2.5	6	2.5

流量特性

固有流量特性对行程下的相对流量数值 单位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
线性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允许压差

气关式（正作用）金属密封型允许压差 单位（MPa）

执行机构 型号	弹簧范围 （KPa）	气源压力 （MPa）	定位器 带/否	阀座直径 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20—100	0.14	否	1.51	0.8
			带	9.09	4.8
	40—200	0.25	带	10	6.8
	80—240	0.4	带	10	10
ZHA-23	20—100	0.14	否			0.83	0.59	0.54
			带			5.01	4.14	3.26
	40—200	0.25	带			7.1	5.87	4.62
	80—240	0.4	带			10	10	10
ZHA-34	20—100	0.14	否						0.68	0.55	0.43
			带						4.09	3.3	2.63
	40—200	0.25	带						5.79	4.68	3.73
	80—240	0.4	带						10	10	10
ZHA-45	20—100	0.14	否									0.6	0.5	0.37
			带									3.62	3.01	2.55
	40—200	0.25	带									5.14	4.27	3.19
	80—240	0.4	带									10	9.3	6.96

气关式（反作用）金属密封型允许压差 单位（MPa）

执行机构 型号	弹簧范围 （KPa）	气源压力 （MPa）	定位器 带/否	阀座直径 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20—100	0.14	带/否	1.51	0.8
	40—200	0.25	带	9.09	4.8
	80—240	0.28	带	10	10
ZHB-23	20—100	0.14	带/否			0.83	0.69	0.54
	40—200	0.25	带			5.01	4.11	3.26
	80—240	0.28	带			10	10	8.7
ZHB-34	20—100	0.14	带/否						0.68	0.55	0.43
	40—200	0.25	带						4.09	3.3	2.63
	80—240	0.28	带						10	8.82	7.03
ZHB-45	20—100	0.14	带/否									0.6	0.5	0.37
	40—200	0.25	带									3.62	3.01	2.25
	80—240	0.28	带									9.67	8.04

压差表的附注说明:填料材质为 PTFE； 介质的流向与阀芯关闭的方向相反； 金属密封型泄露等级为Ⅳ级； 数值受公称压力、等级、温度限制； 波纹管密封型 P2≠0 时须重新核对；

配气动执行机构外形尺寸及重量（常温型、高温型）

配气动执行机构外形尺寸及重量（常温型、高温型）单位（mm）

公称通径（DN）			20		25		32		40		50		65		80		100		125		150		200
PN16/25	184	184		200		222		254		276		298		352		420		451		543
PN40	184	184		200		222		254		276		317		368		400		473		568
PN64、100	206	210		251		251		286		311		337		394		500		508		610
H1			128		128		152		152		160		205		205		208		273		333		364
H2			298		298		298		298		298		380		380		380		510		510		510
H3			208		208		224		228		228		334		334		342		408		453		482
H4			338		338		402		402		405		627		628		635		698		702		728
H5			53		58		68		73		80		90		98		108		123		140		168
H6			180		180		180		180		180		236		236		236		310		310		310
A			282		282		282		282		282		360		360		360		470		470		470
C			220		220		220		220		220		270		270		270		320		320		320
L1			289		289		289		289		289		347		347		347		476		476		476
压力等级			GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构			ZHB-22						ZHB-23				ZHB-34						ZHB-45

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。

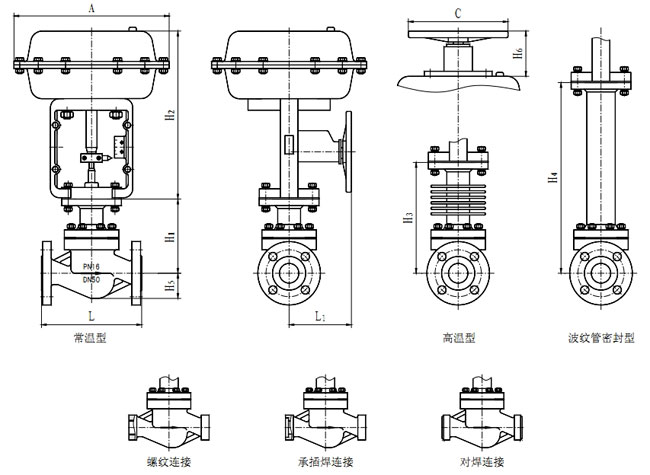

产品外形结构尺寸图
