W100D定水位阀产品简介

产品名称:
|
W100D定水位阀
|
产品类别:
|
水力控制阀
|
产品规格:
|
W100D
|
产品口径:
|
D50-600mm
|
产品压力:
|
0.6-2.5Mpa
|
本页关键词:
|
定水位阀、水力控制阀、浮球阀
|

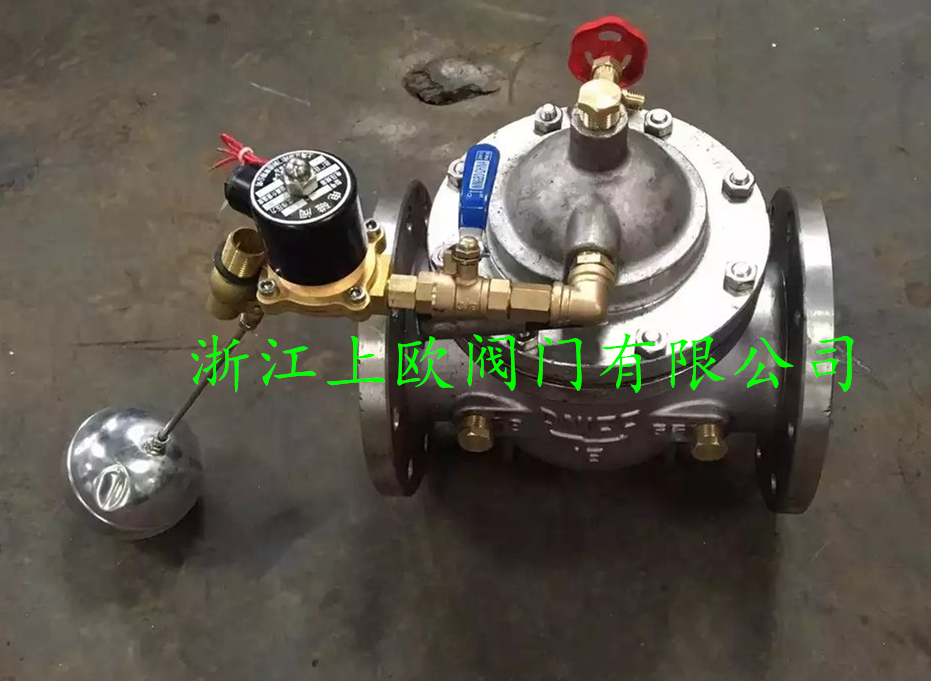

W100D定水位阀门是由主阀、浮球导阀、浮球等组成。此阀又浮球控制,在阀门关闭是自动控制水泵停机;水位降低后重新启动水泵,自动打开该阀,有效防止停水泵水锤的产生,避免管道产生过高压力。适用于工矿、企业、高层建筑中的水箱、水池、水塔的自动空水系统。
定水位阀浮球动作迅速,液位控制准确度高,灵活耐用,水位不受水压干扰且关闭紧密不漏水。
W100D定水位阀链连接尺寸
DN |
L |
A1 |
A |
H1 |
H |
F |
40 |
200 |
265 |
210 |
225 |
85 |
170 |
50 |
203 |
265 |
210 |
225 |
85 |
170 |
65 |
213 |
310 |
215 |
230 |
90 |
180 |
80 |
241 |
350 |
245 |
245 |
105 |
210 |
100 |
272 |
460 |
305 |
285 |
138 |
275 |
125 |
300 |
520 |
365 |
295 |
155 |
310 |
150 |
333 |
570 |
415 |
378 |
178 |
355 |
200 |
400 |
595 |
510 |
370 |
230 |
460 |
250 |
480 |
780 |
560 |
390 |
250 |
500 |
300 |
550 |
905 |
658 |
430 |
290 |
580 |
350 |
620 |
1025 |
696 |
460 |
320 |
640 |
400 |
685 |
1080 |
735 |
496 |
356 |
715 |
450 |
750 |
1030 |
610 |
530 |
390 |
780 |
500 |
810 |
1135 |
665 |
555 |
415 |
830 |
600 |
935 |
1270 |
725 |
600 |
460 |
920 |
水利控制阀阀设计选用要点
1、工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
2、 根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。
3、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
4、工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
5、管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
6、水力控制阀应设置在介质单向流动的管路上。
7、水力控制阀主阀体上的箭头方向必须与管路系统流向一致。
8、接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。
9、阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
10、阀门安装前应做强度和严密性试验。
11、阀门的强度和严密性试验应符合以下规定。
